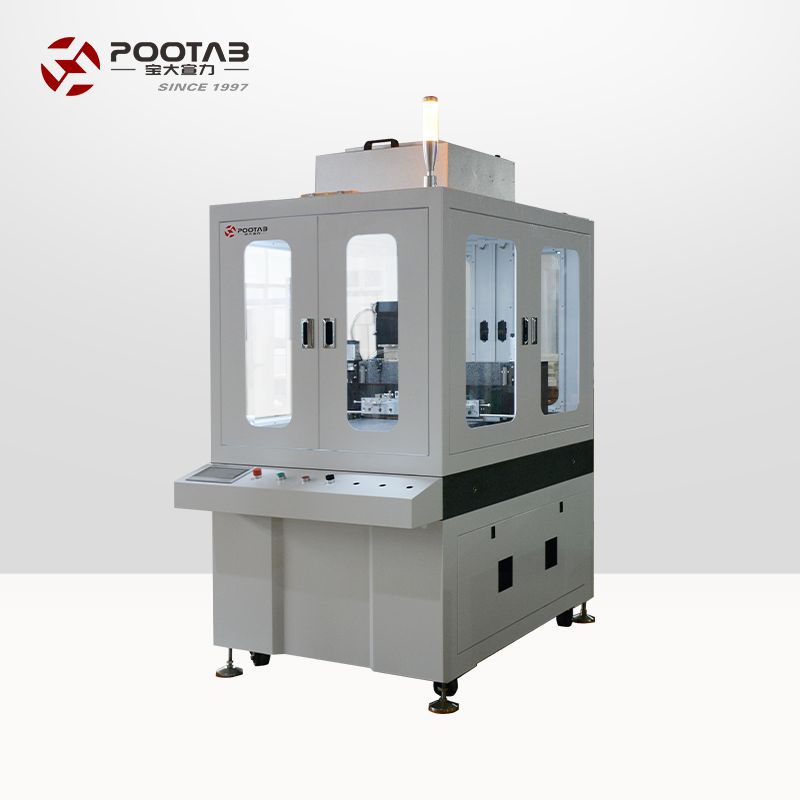

PT-5000G-500 精密狹縫涂布試驗機
高精密狹縫模頭
真空吸附平臺
一機多能

規格型號:PT-5000G-500

數據指標:基板平整度 <10u 基板浸潤性<15° 基板溫度 23±2℃

產品介紹
PT-5000G精密涂布實驗涂布機是我司專為實驗研發而設計的一種新型高精度,高可靠,高穩定性的實驗涂布機。該設備特點是:搭配自主生產研發的高精度涂膠Pump、高精密狹縫模頭,將藥液均勻涂覆在剛性基片上,制備具有較高膜厚均一性的大面積薄涂層。

立即免費獲?。簝x器報價方案與儀器PDF資料!

點擊查看價格
廣東區域 陳經理: 133-8017-9358
產品細節

產品詳情

產品介紹
產品特點
應用領域
產品參數

PT-5000G精密涂布實驗涂布機是我司專為實驗研發而設計的一種新型高精度,高可靠,高穩定性的實驗涂布機。該設備特點是:搭配自主生產研發的高精度涂膠Pump、高精密狹縫模頭,將藥液均勻涂覆在剛性基片上,制備具有較高膜厚均一性的大面積薄涂層。


2.1.1適用基板

1)

基板尺寸

500mm*500mm

2)

基板平整度

10u

3)

基板浸潤性

15°

4)

基板溫度

23±2℃

2.1.2適用藥液

1)

類型

異丙醇、DMF、DMSO等有機溶劑或其它混合溶劑

2)

粘度

1~70CPS

3)

固含量

7%~50%

2.1.3設備工藝性能

1)

成膜方式

狹縫式涂布

2)

粘度

300nm~10um(干膜)

3)

成膜均一性

片內≤5%,片間≤5%


2.3.1涂布模頭

序號

項目

技術參數

備注

1

材質

SUS630

2

涂布寬幅

450mm

3

平面度/直線度

≤3um

4

內腔粗糙度

Ra≤0.025

5

狹縫間隙

墊片式,墊片厚度均勻性≤±2um

6

間隙調節范圍

≤±10um

7

除邊范圍

≤10mm

8

涂布頭防撞組件

低于唇口20um,有效防止唇口發生碰撞

9

涂布頭校正

采用高精度直線位移傳感器自動校正

10

排泡設計

模頭腔室高位排泡孔

2.3.2涂布泵

序號

項目

技術參數

備注

1

泵體材質

SUS316L

2

密封圈材質

耐腐蝕密封圈

3

泵容積

5ml

4

驅動控制

伺服電機、滾珠絲桿

5

吐液控制分辨率

0.01ul/s

6

響應時間

0.01s

7

吐液速度

0~2000ul/s

8

最大吐液加速度

2000ul/s2

9

功能配置

1)供液泵補液后自動泄壓功能;

2)出液延時功能;

3)末端回吸功能

4)自動補液功能;

5)多段式涂布調節

2.3.3運動組件

序號

項目

技術參數

1

Z軸數量

2個

2

Z軸分辨率

0.1um

3

Z軸驅動控制

伺服電機、研磨級絲桿、導軌

4

Z軸重復定位精度

≤5um

5

Z軸速度區間

0~50mm/s

6

Y軸驅動形式

平臺驅動

7

Y軸驅動控制

伺服電機、研磨級絲桿、導軌

8

Y軸速度區間

0~200mm/s

9

Y軸運動面精度

優于±5um

10

Y軸重復精度

≤5um

11

功能配置

1)涂布加速、減速可設定調節

2)Coating Gap可調;

3)末端回吸Gap可調;

2.3.4涂布平臺

序號

項目

技術參數

備注

1

材質

000級花崗巖

2

適配基板尺寸

500*500mm

3

表面平整度

水平度≤±5um

4

基板定位

平臺真空吸附

5

基板對位方式

手動

6

取放片方式

手動

2.3.5供液系統

序號

項目

技術參數

備注

1

管路材質

PFA

2

供液罐

剝離材質,100ml容積

3

供液方式

罐體加壓

4

清洗罐

不銹鋼材質

2.3.6預涂清洗單元

序號

項目

技術參數

備注

1

預涂方式

預涂平臺

2

模頭唇口清洗

手動

3

浸泡、排液槽

設備閑置、管路清潔、排廢時使用

2.3.7人機交互界面

序號

項目

技術參數

備注

1

觸摸屏

預涂平臺

2

Log記錄功能

每片基板涂布過程可查看,包含涂布機各軸在涂布過程中各時間點速度位置參數

3

操作權限

三種操作權限登錄

設備手動、半自動、自動動作可全部在界面進行操作
